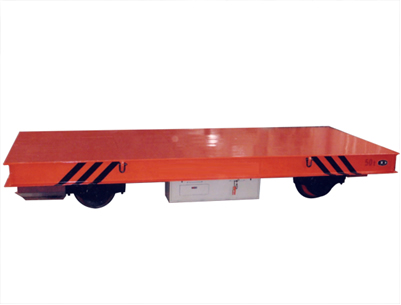

KPD系列低壓軌道電動平車
- 咨詢熱線：13373761810
-
產品詳情
聯系我們
KPD系列電動平車是36V低壓軌道供電式電動平板車，以軌道滑觸線供電，地面降壓變壓器控制柜將三相380V降壓到三相36V，經軌道滑觸線饋送給平板車，經車載升壓器升壓為三相交流380V，為電動平車驅動器供電，使電動平車起動，由于不用電纜，因此在運行過程中安全可靠、不怕砸、不怕燙、不妨礙交叉運輸，易實現遙控和自動化，給廠區布置帶來很大的方便，但對軌道的要求比較高，因采用軌道導電，所以軌道必須做絕緣處理，超過一定距離時應增加銅牌補償線，來補償降壓，運行距離比較長時還需要增加變壓器個數。
| 型號 | KPD | KPD6 | KPD10 | KPD16 | KPD25 | KPD40 | KPD63 | KPD100 | KPD160 |
| 額定載重 | 6 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | |
| 臺面尺寸 | 長L | 3600 | 3600 | 4000 | 4500 | 5000 | 5600 | 6300 | 8000 |
| 寬B | 2000 | 2000 | 2200 | 2200 | 2500 | 2500 | 2800 | 2800 | |
| 高H | 550 | 550 | 580 | 650 | 700 | 850 | 900 | 1150 | |
| 運行速度m/min） | 30 | 30 | 30 | 30 | 25 | 25 | 20 | 20 | |
| 底部間隙 | 50 | 50 | 50 | 60 | 60 | 60 | 60 | 60 | |
| 車輪直徑 | 400 | 400 | 400 | 500 | 500 | 600 | 600 | 600 | |
| 軌內側距C（mm） | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | |
| 軸距A（mm） | 2000 | 2000 | 2200 | 2500 | 2800 | 3200 | 3600 | 4500 | |
| 電機型號/功率（Kw） | KPD |
JDYP-11-6 2.2 |
JDYP-12-6 3.5 |
JDYP-21-6 5 |
JDYP-22-6 7.5 |
JDYP-22-6 7.5×2 |
|||
| 電源供電方式 | KPD | 單相380V降壓到36V經PDG-10S升壓變壓器升壓至單相交流380V | PDG-20S | ||||||
| 參考重量 | KPD | 2.5 | 2.7 | 3.5 | 4.6 | 6.0 | 8.6 | 10.6 | 22.5 |
| 推薦鋼軌型號 | P24 YB222-63 | P38 GB183-63 | P43 GB182-63 | P50 GB181-63 | |||||
| 車輪數量/輪壓 | 4/2.2t | 4/3.3t | 4/5t | 4/7.5t | 4/11.5t | 4/18t | 4/27.5t | 8/22.8t | |
|
注：1) 其他軌距、臺面尺寸、載重噸位可按用戶要求定制； 2) 無線遙控裝置可選； 3)進口無級調速電控； |
|||||||||
1346797177
訂購：KPD系列低壓軌道電動平車
